SOI芯片光電探測器陣列工作原理、定義、特點、應用領域詳解
在光電子技術日新月異的今天,SOI(Silicon-On-Insulator)芯片光電探測器陣列以其卓越的性能和廣泛的應用前景,正逐步成為光電探測領域的璀璨明星。作為生產廠家,我們深知這一技術的重要性與潛力,因此,本文將詳細解析SOI芯片光電探測器陣列的工作原理、定義、結構、特點及應用領域,帶您深入了解這一高科技產品的魅力所在。
一、SOI芯片光電探測器陣列的定義與結構

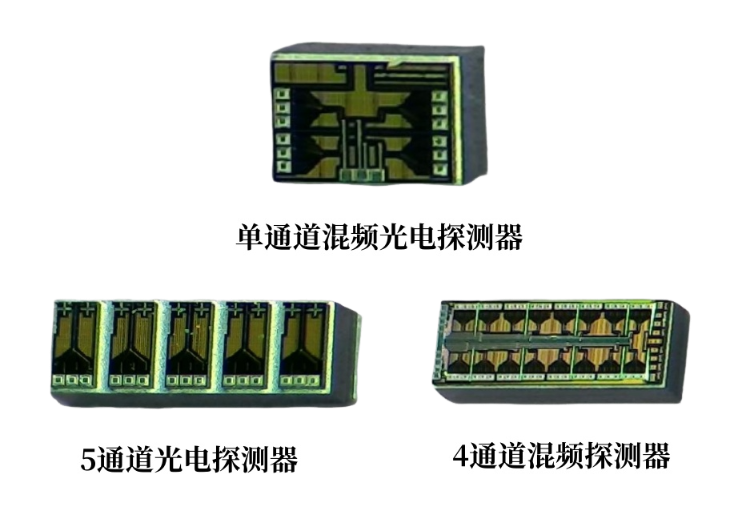

SOI芯片光電探測器陣列,是基于硅基鍺-硅光電探測器技術,實現多通道光電探測器單片化集成的產品。其結構獨特,由頂層硅(Device Layer)、絕緣層(Buried Oxide,BOX)和基底硅(Substrate)三部分組成。頂層硅是形成各類半導體器件的關鍵層,其厚度根據應用需求定制;絕緣層位于頂層硅與基底硅之間,提供電氣隔離,有效降低寄生效應;基底硅則作為整個晶圓的機械支撐。
二、SOI芯片光電探測器陣列的工作原理
SOI芯片光電探測器陣列的工作原理基于光電效應,即當光照射到半導體材料上時,光子能量被半導體吸收并激發出電子,從而產生光電流。在SOI結構中,由于絕緣層的存在,頂層硅中的光生電子被有效收集,并通過電路輸出為電信號。這一過程實現了光信號到電信號的轉換,為光電探測提供了基礎。
三、SOI芯片光電探測器陣列的特點
1、高性能:SOI結構有效減少了寄生電容和漏電流,提升了開關速度和頻率響應能力,使得光電探測器具有更高的靈敏度和穩定性。
2、低功耗:低漏電流特性使得SOI器件在低功耗應用中表現出色,延長了電池壽命,降低了熱管理需求。
3、高集成度:SOI技術便于光子和電子集成,可制作三維結構和大規模集成,滿足小型化、高密度的應用需求。
4、抗輻射:SOI器件對輻射環境的耐受性強,適用于航空航天、軍事等高可靠性應用。
四、SOI芯片光電探測器陣列的應用領域
SOI芯片光電探測器陣列廣泛應用于光纖傳感、光纖通信等領域。具體包括但不限于:
1、光纖通信系統:為高速數據傳輸提供高性能的光電轉換器件,提高通信系統的穩定性和傳輸效率。
2、航空航天與軍事:在高輻射、高可靠性要求的環境中,SOI光電探測器陣列展現出卓越的穩定性,為航空航天和軍事電子設備提供關鍵組件。
3、數據中心與云計算:在高性能計算領域,SOI光電探測器陣列支持高速數據傳輸,提升數據處理能力,為數據中心和云計算平臺提供有力支持。
對于使用此類產品的公司和個人而言,SOI芯片光電探測器陣列不僅提升了產品的性能和穩定性,還降低了功耗和成本,為他們在激烈的市場競爭中贏得了優勢。例如,通信設備制造商可以利用SOI光電探測器陣列提升設備的傳輸速度和效率;科研機構則可以利用其高性能進行更深入的光電探測研究。
五、四川梓冠光電SOI芯片光電探測器陣列的生產制造優勢
作為SOI芯片光電探測器陣列的專業生產廠家,四川梓冠光電擁有以下生產制造優勢:
1、先進工藝:采用成熟的SOI材料制作工藝,確保產品性能穩定可靠。
2、高度定制:可根據客戶需求提供定制化的SOI芯片光電探測器陣列解決方案,滿足多樣化應用需求。
3、豐富經驗:擁有一支經驗豐富的工程技術團隊,致力于產品研發和生產優化,不斷提升產品競爭力。
在此,我們誠邀各界合作伙伴與我們攜手共進,共同探索SOI芯片光電探測器陣列的無限可能。四川梓冠光電期待為您提供最優質的產品和服務,共創美好未來!
